Stahlbindermontage am Flughafen Hamburg
Großeinsatz für Nolte Krane aus Hannover

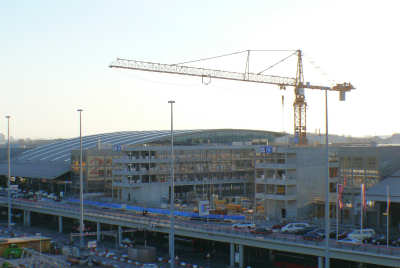

Seit 2006 wird am Hamburger Flughafen, im Rahmen des Ausbauprogrammes HAM21 an einem neuen
Einkaufszentrum gebaut.
Im April 2007 gab es dort eine spektakuläre Kranaktion zu bestaunen. Über mehrere Tage
hatte die Firma Nolte Krane mit mehreren Geräten den Auftrag riesige Fachwerk Stahlbinder im Auftrag
der Firma Max Bögl einzuheben.

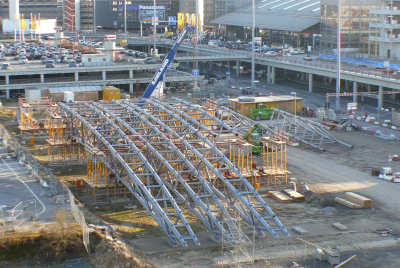

Die Stahlbinder, welche in den Wochen zuvor durch verschiedene Speditionen angeliefert und auf dem Baufeld
vor der Baustelle vormontiert wurden, hatten eine Gesamtlänge von 102 m und ein Gewicht von 62 t.
Nolte rückte mit dem LG 1750, einem LTM 1500 und einem LTM 1300/1, sowie einem LTM 1100 an.

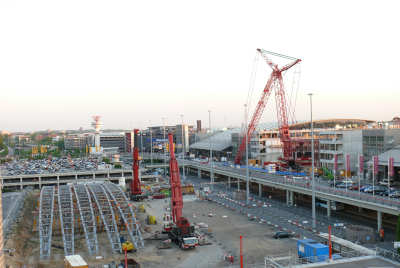

Der LG 1750 wurde auf dem Zufahrtstisch, zwischen den Terminal 1 und 2 des Flughafen Hamburg,
direkt an der Baustelle der "Shopping Plaza" aufgebaut.
Hierfür wurde die Fläche unter dem Standort des LG extra mit schweren Stützen unterbaut, um das Gewicht des
gewaltigen Kranes samt Last aufnehmen zu können.

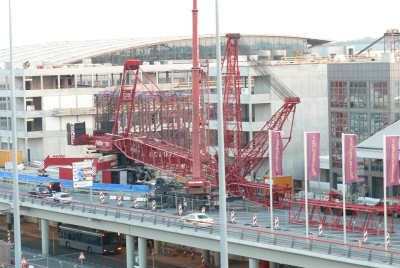

Der LG 1750 wurde mit Oberwagenverlängerung und 245 t Drehbühnenballast aufgerüstet. Das Auslegersystem setzte sich aus
35 m Hauptausleger und 56 m Gitterwippspitze zusammen.
Der LTM 1500 und LTM 1300/1 hatten die Aufgabe die Binder dem großen Kran zuzureichen, da die Ausladung des LG 1750
bis zum Lagerplatz der Teile nicht ausgereicht hätte.
Gehoben wurde immer nur spätabends und nachts wenn der Flugbetrieb ruhte, da der Gitterausleger im aufgerichteten Zustand
das Radarbild des in der Nähe stehenden Radarturmes, des Flughafens, beeinträchtigte.
Die Flughafengesellschaft hatte auf dem Parkhaus 2 extra für diese Aktion eine Aussichtsfläche hergerichtet, welche für interessierte
Besucher geöffnet war. Von hier ließen sich die Hübe hervorragend verfolgen.
Da es sich um insgesamt fünf dieser gewaltigen Stahlbinder handelte und immer nur ein Teil pro Nacht eingebaut wurde,
gab es Gelegenheit von verschiedenen Standorten Bilder zu machen.
---
Bilder:

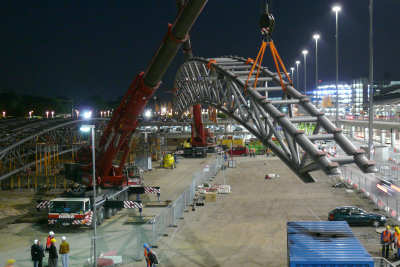

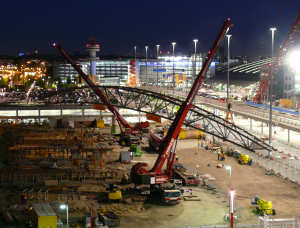

Zureichen Dachbinder 1 |
|

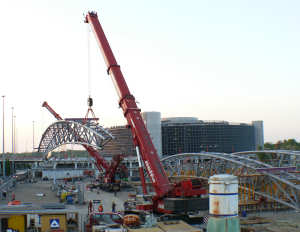

Zureichen Dachbinder 3 |
|

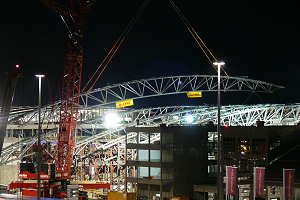

Montage Dachbinder 3 |
|

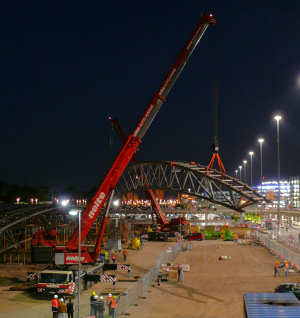

Zureichen Dachbinder 5 |
|

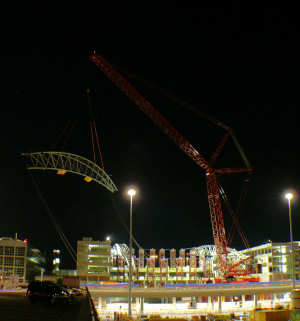

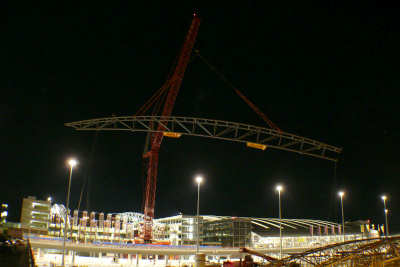

Montage Dachbinder 5 |
