Gitermastadapter S/Li für LG 1550
in 1/87

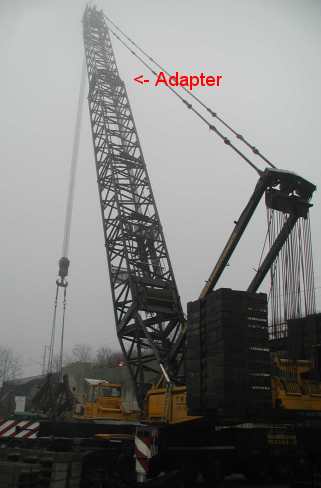

Der Liebherrgittermastkran LG 1550 hat ein Auslegersystem, welches u.a. einen schweren (S),
im Bild rechts : Mastunterteil und einen leichten (Li) Hauptausleger , im Bild oben: Mastoberteil, beinhaltet.
Die Verbindung zwischen beiden Auslegerteilen, stellt ein Adapterteil her.
Leider ist im Bausatz des LGD 1800 Spacelifter, von Kibri kein Adapter dabei,
allerdings sind beide Auslegergrößen enthalten, wobei der leichte Hauptausleger samt
Spitze beim Spacelifterbausatz die schwere Wippspitze darstellt.
Um ein LG 1550 vorbildgerecht auch mit leichtem Hauptausleger darstellen zu können ,
ist also mal wieder Eigenbau angesagt. Aus Mastteilen des S und Li Auslegers habe ich mir
einen Adapter selber gebaut .
Das Adapterstück hat im Vorbild eine Länge von 2,4 m (2,8 cm in 1/87).

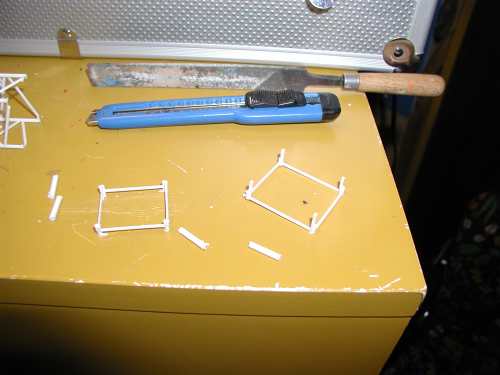

Aus einem Mastende eines “S” Teiles , sowie eines “Li” Teiles und 4 entsprechenden Eckrohrteilen wird
die Montage vorbereitet .
Der Adapter hat eine konische Form, da er sich ja von größeren auf den kleineren Querschnitt verjüngt.

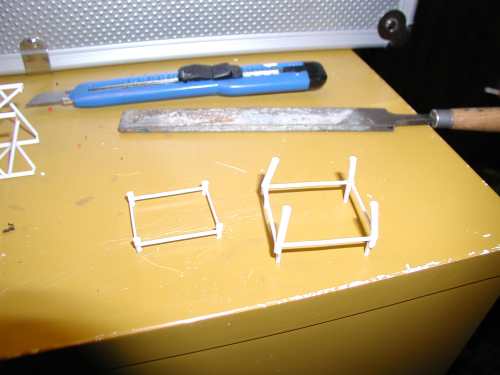

Die Eckrohrteile werden dementsprechend schräge angeschliffen und auf das große Unterteil geklebt,
danach folgt das kleine Oberteil.
Nach dem kleben wird das Ganze symetrisch ausgerichtet und nach entsprechender Trocknungszeit,

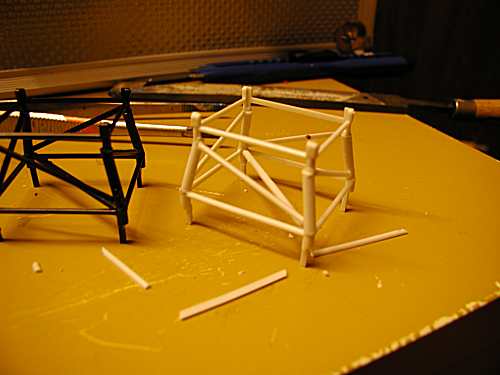

kann man darangehen die diagonalen Fachwerkstreben einzusetzen.
Hierbei entschied ich mich für die halbrunden Streben des Kibriteilen,
um beim kompletten Mast ,später ein einheitliches Bild zu erhalten

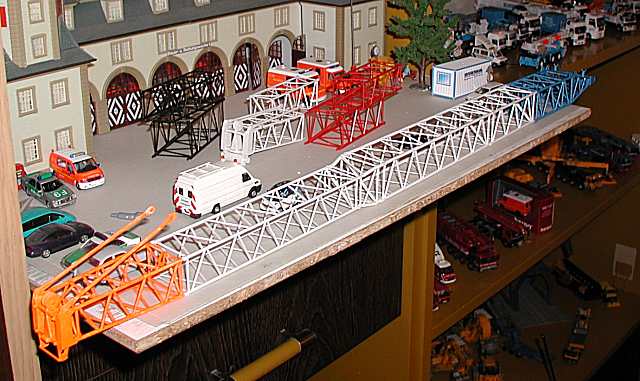

Hier ist der provisorisch zusammengesetzte LG Mast zu sehen, der Adapter stellt vorbildgerecht die Verbindung von S auf Li her ...
