Liebherr LTM 1400 Krandienst Schulz


Zu den Bildergalerien, bitte nach unten scrollen

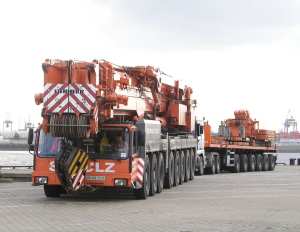

Der LTM 1400 war bis Juli 2012 im Fuhrpark von Krandienst Schulz

---

Der maximal 400 t hebende Telekran kann  mit einer Teleskopabspannung , sowie fester und wippbarer

Gitterspitze ausgerüstet werden. Die Auslegerlänge des vierteiligen Teleskops liegt bei 50 m

 und der maximale  Ballast des Kranes  beträgt 125 t .

5 Ballastplatten a 10 t ,davon eine Ballastgrundplatte mit Aufnahmetraverse ,zur Verbindung an

der Ballastaufnahme.

10 Ballaststücke a 7,5 t ( 5 linke Seite ,5 rechte Seite,Ablage auf dem

Grundballast durch die Form vorgegeben.)

Maximale Hakenhöhe mit wippbarem Hilfsausleger 134m.

Maximale Hakenhöhe mit starrem(abwinkelbarem)  Hilfsausleger 122 m

maximale Länge wippbarer Hilfsausleger 84 m

maximale Länge starrer Hilfsausleger 61 m .

Das Transportgewicht des Kranes , ohne Abspannung und Hakenflasche beträgt 96 t,

die maximale Höchstgeschwindigkeit 76 km/h

Technische Daten

-

Max. Traglast bei Ausladung: 400 t bei 3m Radius

Teleskopausleger: 15,7m -50 m

Gitterspitze: Festanbau 12-61 m abwinkelbar unter 0/20°, Wippspitze: 21m -84 m

Fahrmotor/Leistung: Liebherr, 8-Zylinder-Turbo-Diesel, 420 kW / 570 PS

Kranmotor/Leistung: Liebherr, 6-Zylinder-Turbo-Diesel, 240 kW / 326 PS

Bereifung (Standard): 14.00 R25

Antrieb/Lenkung:16 x 8 x 12

Fahrgeschwindigkeit: 76 km/h

Einsatzgewicht: 96 t

Gesamtballast: 125 t

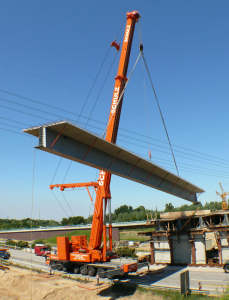

Montage von Brückenbindern an einer Brücke

Montage von Brückenbindern an

einer Brücke über die A 1

Einheben eines Notstrom Aggregates

Einheben eines Notstrom Aggregates

auf das Dach eines Rechenzentrums

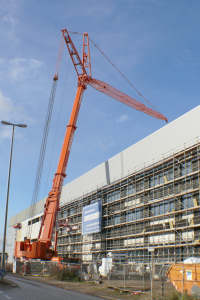

Einheben von Klimaanlagenteilen

Montage von Klimaanlagen

in Hamburg Allermöhe

Verladung einer 90 t Schiffsschraube

Verladung einer 90 t

schweren Schiffsschraube

weitere Bilder vom Kran

und Begleittransporten

Erste Bildergalerie vom LTM 1400
