Kranbildergalerie Liebherr LTM 1500-8.1 Hartinger, 84 m Telemast

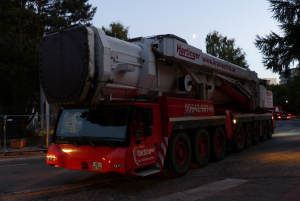

Liebherr LTM 1500-8.1 Hartinger

84 m Telemast

	Bilder vom Kran und Zubehörtransporten
	Demontage Telemastausschübe 84m Mast

Technische Daten

Der achtachsige LTM 1500-8.1 kann wahlweise mit einem 50 m Teleskopausleger, oder mit einem 4-teiligen

7-teiligen, 84 m langen Teleskopausleger ausgestattet werden.

Mit der Y-Auslegerabspannung werden die Traglasten erheblich gesteigert.

Die bis 91 m lange Gitterspitze erweitert den Einsatzbereich des 500-Tonners bis 145 m Hubhöhe und 108 m Reichweite.

---

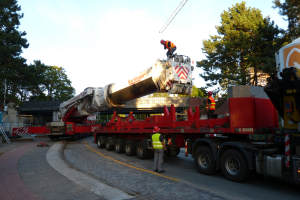

Hartinger setzt den 500 tonner mit 84 m Mast ein. Der siebenteilige Teleskopausleger muß aus Gewichtsgründen geteilt trans-

portiert werden. Die Ausschübe 2 - 6 werden auf einem fünfachsigen Goldhofer Teleauflieger

mit einer selbst gebauten Transportvorrichtung, zur Montage und

Transport des Mastes, transportiert.

Die Öffnung im ersten Ausschub wird beim Transport durch eine Abdeckplatte verschlossen,

welche das Innenleben des Auslegers vor Verschmutzung und Witterungs-

einflüssen schützt.

Der Kran ist Baujahr 2007 und kam gebraucht zu Hartinger.

Max. Traglast bei Ausladung: 500 t bei 3 m Radius

Teleskopausleger: 16,1 m - 84 m

Feste Gitterspitze: 14 m - 63 m ( abwinkelbar, wahlweise hydraulisch)

Wippbare Gitterspitze: 21 m -91 m

Fahrmotor/Leistung: Liebherr, 8-Zylinder-Turbo-Diesel, 500 kW/680 PS

Kranmotor/Leistung: Liebherr, 6-Zylinder-Turbo-Diesel, 240 kW/ 326 PS

Antrieb/Lenkung:16 x 8 x 14

Fahrgeschwindigkeit: 80 km/h

Einsatzgewicht: 96 t

Gesamtballast: 165 t - 1x Grundplatte 12 t, 8 x 15 t, 2 x Zusatzballast 12 t ( Zusatzballast optional als 2 x 7,5 t Platten möglich)

- - -
