Schlitzwanderstellung ,kurz erklärt :
Für die Erstellung von unterirdischen Schlitzwandschächten wird beim Ausschachten
eine Stützflüssigkeit,das sogenannte Bentonit,
in den Schacht geleitet,welche verhindert das die Wände
( solche Schächte können über 20 m tief sein) einstürzen.
Das Bentonit ersetzt nach und nach den mit dem Schlitzwandgreifer ausgehobenen
Abraum im Schacht.Wenn der Schacht fertig ausgehoben ist ,werden Bewehrungskörbe
aus Baustahl in den Schacht gelassen und der Schacht mit Spezialbeton gefüllt.
Während des Einbringens des Betons wird das Bentonit abgepumpt
und wird zunächst in einer Entsandungsanlage von Verunreinigungen befreit.
Danach wird das Bentonit in Lagercontainern zwischengelagert wo es für den Einsatz
in dem nächst Teilstück einer Schlitzwand aufbewahrt wird.
Die Herstellung des Bentonites erfolgt in einer Mischanlage ,
welche von einem großen Zementsilo gespeist wird.Ich habe die Mischanlage
als kombinierten Misch- und Pumpencontainer dargestellt,
hier wird neues Bentonit angemischt und der Fluß von Entsandungsanlage zum Bentonitlager und
zum Schlitzwandschacht gesteuert.
Je nach Ausmaß einer Schachtbaustelle , können Bentonitlager aus mehreren Dutzend
Lagercontainern und mehreren Entsandungsanlagen bestehen.

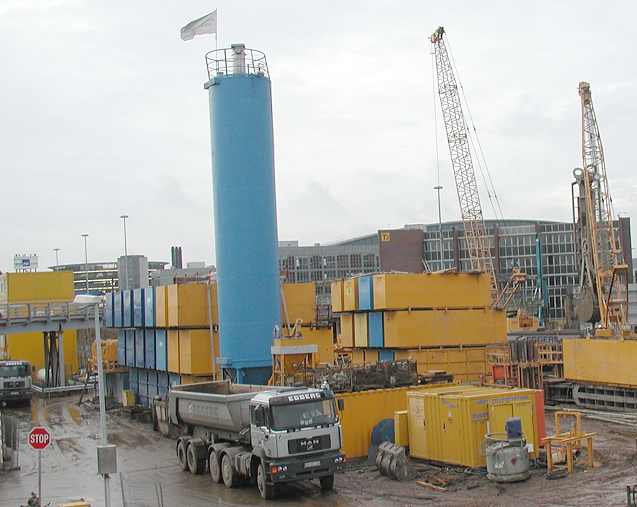

Bentonitlager der Firma HT Stein , an der Baustelle des S-Bahnhofs Hamburg Flughafen

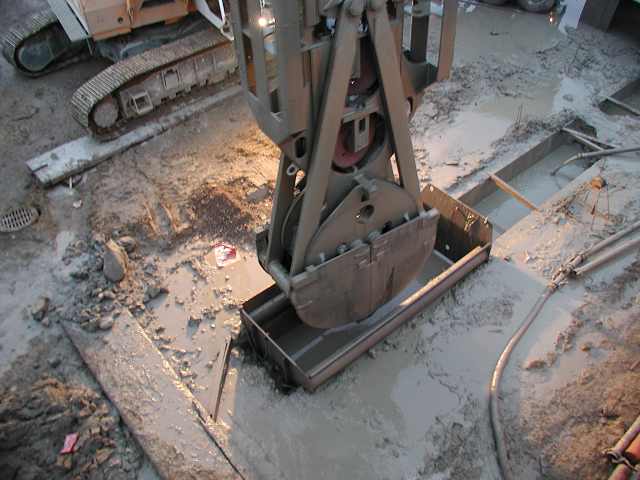

Hier ist sehr schön die Schachtöffnung eines Schlitzwandteilstückes zu sehen.
Im Schacht ist das Bentonit zu erkennen, welches ständig ergänzt wird (rechts oben ist ein Zulaufrohr zu sehen)

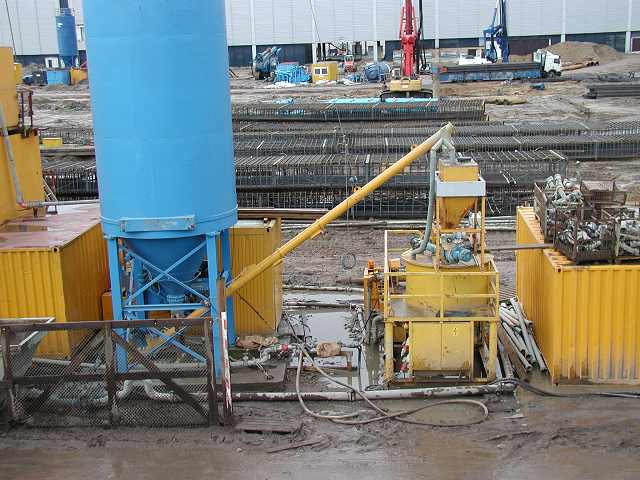

Hinter den Bentonitlagercontainern,steht der Silo welcher die Bentonitmischanlage speist .

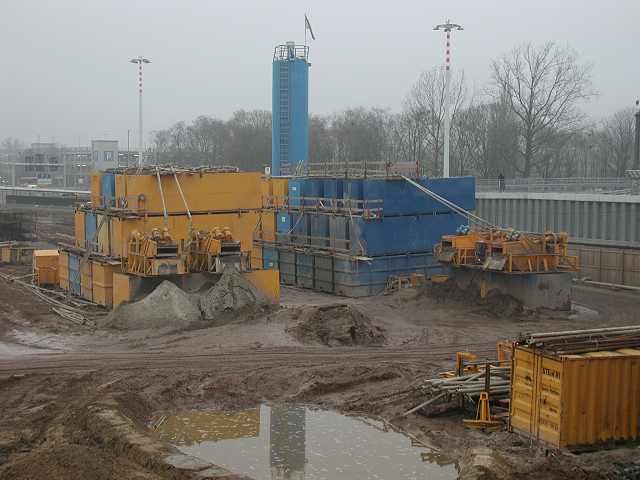

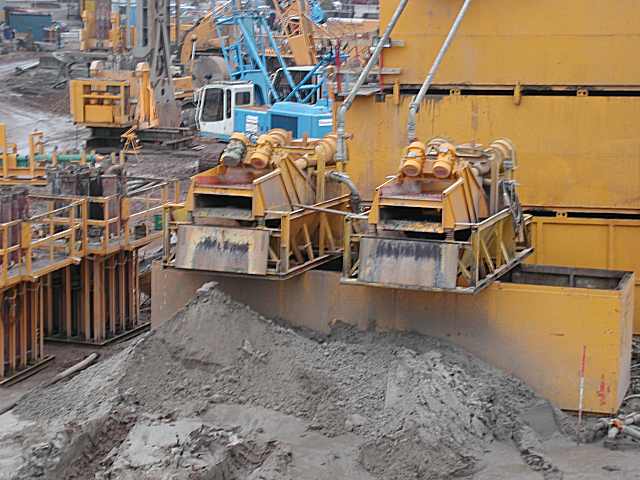

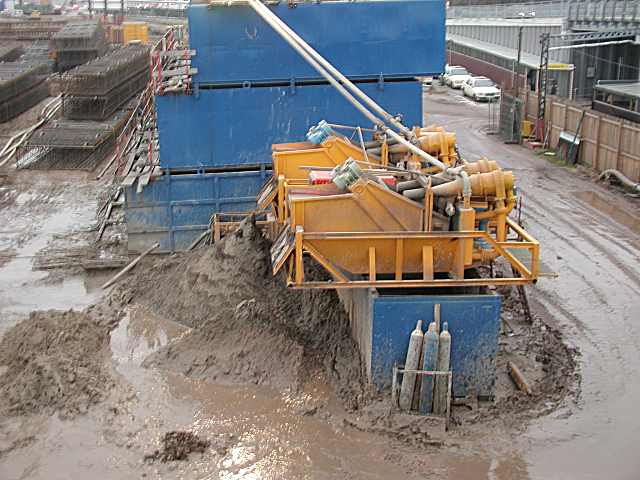

Auf der anderen Seite ist eine doppelte Entsandungsanlage installiert ,
das ausgeworfene Material wird gleich auf der Baustelle wiederverwendet .
Die Konstruktion einer Entsandungsanlage sieht hochinteressant aus ,aber leider auch sehr kompliziert aus.
Für mein Modell habe ich mich daher für eine stilisierte Darstellung entschieden.
