Abrollvorrichtung für Gitterspitze
Dieser Tipp entstand nach einer Idee von Thomas Liedtke.
Das Vorbild des Sennebogen 5500 hat für seine wippbare Gitterspitze eine Abrollvorrichtung ,
welche aus einer Achse und zwei großen Reifen besteht.
Diese Vorrichtung dient dazu die Gitterspitze beim Aufrichten und Ablegen vor Beschädigungen zu bewahren
und die Bewegung des Auslegersystemes zu unterstützen.

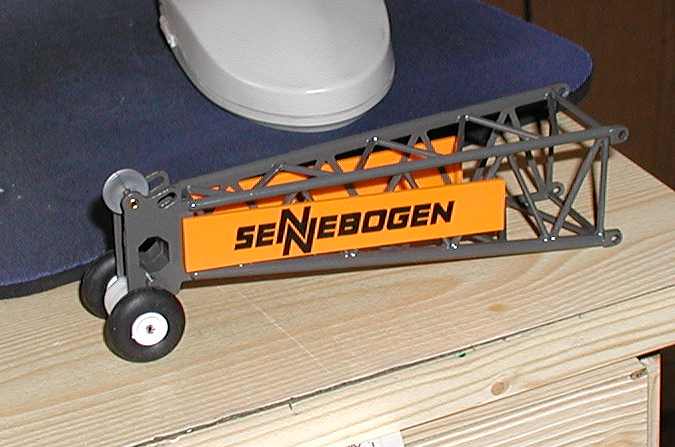

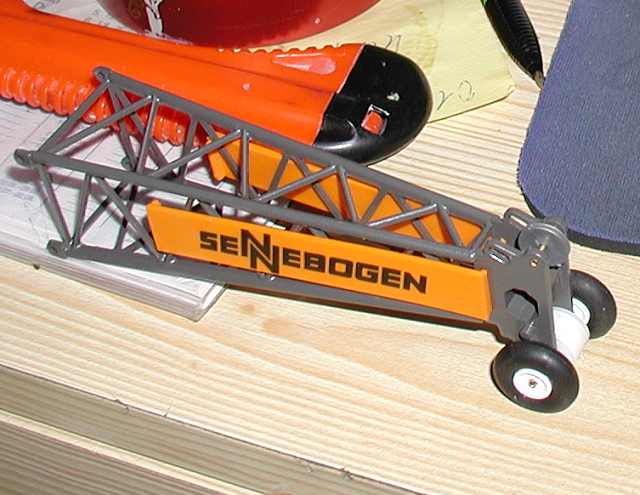

Im Modell kann man diese Achse mit den Rädern sehr einfach mit Spornrädern aus dem Flugmodellbau darstellen .
Die untere Achse des Rollenkopfes wird vorsichtig ausgebaut und die Seilrollen entfernt.
Eine neue Achse aus 2 mm Messingrohr wird eingesetzt.
Die Länge ist die Breite des Rollenkopfes und zusätzlich zweimal die Stärke einer Spornradnabe ,
plus ein paar Milimeter Material welche zum aufweiten des Messingrohres ,
mittels eines Dornes ,oder Vorstechers benötigt werden.
Auf diese Weise erhält man eine Art Hohlniete, die die Räder am Rollenkopf hält.
Bevor man jedoch die Rohrenden aufweitet, sollte man daran denken ,
die Seilrollen wieder auf die Achse zu stecken (in den Rollenkopf) .
Bzw. die Orginalrollen durch andere besser laufende Rollen zu ersetzen.
Ich verwende momentan Nylonrollen von Bastian mit denen ich sehr zufrieden bin .

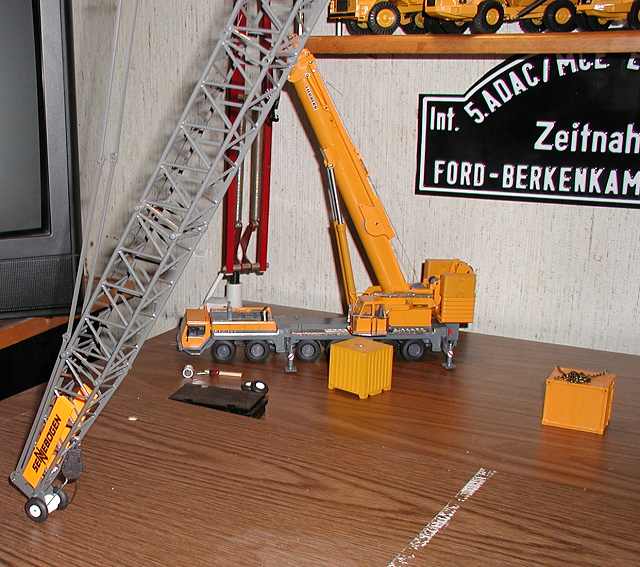

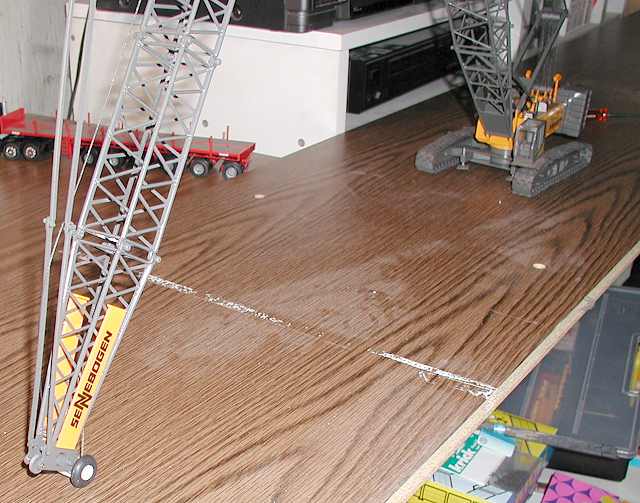

Die Konstruktion funktioniert wie beim großen Vorbild , auch wenn das verwenden der Rollenachse
einen Kompromiß darstellt.
Jedoch muß man so keinerlei Umbauten an der Modellspitze vornehmen.
i

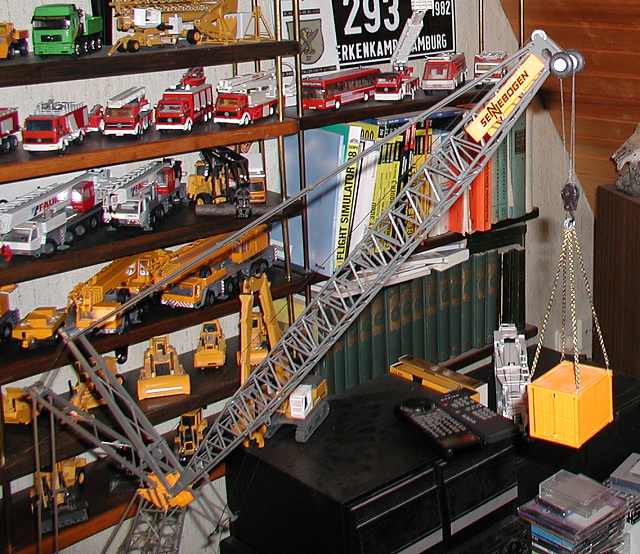

Sieht aus wie beim Original,auch beim Vorbild bleibt die Abrollvorrichtung ,
teilweise ,während des Einsatzes an der Spitze montiert .
