Terex Demag TC 2800-1 Franz Bracht KG

Diverse Bilder







Franz Bracht stellte diesen TC 2800-1 im Jahr 2015 in Dienst,
 er wurdee gebraucht von der Firma Prangl aus Österreich übernommen.

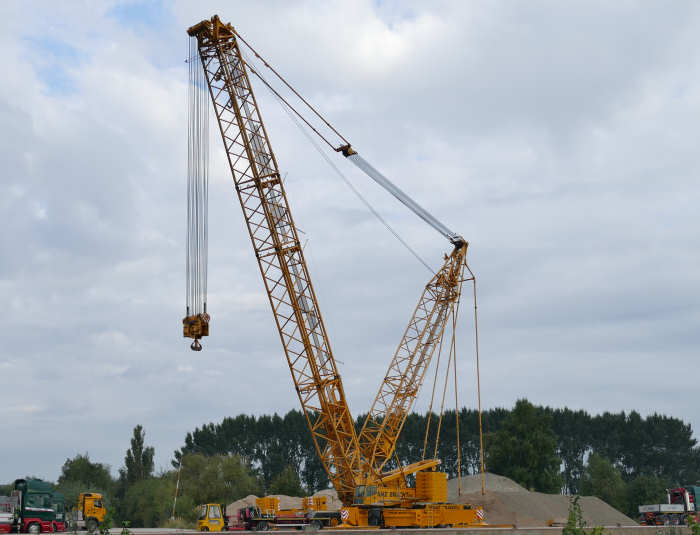

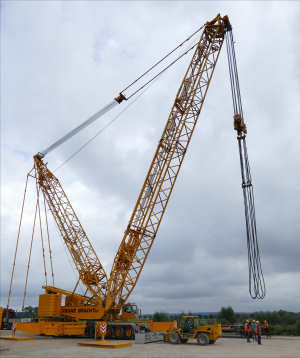

Im September 2016 war der Kran für einen Trafoumschlag im Kanalhafen Lauenburg
 im Einsatz, wo ich diverse Bilder machen konnte.
Wiederum im September, aber 2017, stand der zweite TC 2800-1 von Franz Bracht
auf dem Rasthof Buddikate Ost an der A 1.

Bilder vom gelben Grundgerät

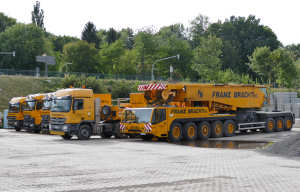

 und Zubehörtransporten

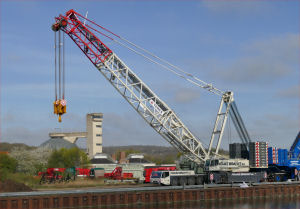

Bilder vom weißen
 Grundgerät

---

Technische Daten:

Maximale Tragfähigkeit/Ausladung: 600 t / 6 m

Oberwagenmotor: DaimlerChrysler OM 502 LA, 390 kW (530 PS)

Antrieb / Lenkung: 16 x 8 x 16.

Unterwagenmotor:
DaimlerChrysler OM 502 LA, Leistung: 482 kW (646 PS)

Bereifung: 16-fach, 14.00 R 25.

Max. Steigfähigkeit: 43 %

Max. Fahrgeschwindigkeit: 75 km/h

Fahrgestell-Länge: 17,95 m

Wenderadius 16,10 m

Transportgewicht: 92 t

Abstützung: 4-Punkt-Abstützung, 4 Stützträger,
vollhydraulisch horizontal und vertikal ausfahrbar, für 360° Arbeitsbereich.Stützkraftanzeige.
Stützbasis 14 x 14 m und 10 x 10 m. Stützen sind hydraulisch angebolzt und separat zu transportieren.

Maximales Gegengewicht: 160/180 t

Superlift-Gegengewicht: 300 t

Superlift-Gegengewichtswagen: 300 t

Hauptausleger SH: 24-84 m

Hauptausleger SH/LH: 66-102 m

Hauptausleger SSL: 36-96 m

Hauptausleger SSL/LSL: 90-138 m

SWSL (SFSL): Hauptausleger: wie SH.
 Hilfsausleger: wie SW.
Superlift-Einrichtung, Superliftgegengewicht 0-300 t (Stufung 50 t).
Hauptauslegerlängen: 36-96 m.
Hilfsauslegerlängen: 24-96 m.

HSWSL: Hauptausleger: wie HSSL.
Hilfsausleger: wie SW/SWSL.
Superlift-Einrichtung, Superliftgegengewicht 0-300 t (Stufung 50 t).
Hauptauslegerlängen: 54-108 m.
Hilfsauslegerlängen: 24-96 m.

LF2: Hauptausleger: wie SH, SSL, HSSL, SH/LH, SH/LH SGLmax; SSL/LSL, SSL/LSL SGLmax.
Hilfsauslegerlängen: 12, 24, 36 m.
Hilfsausleger-Vorneigung: 10°, 15°, 20° für Hilfsauslegerlänge 12 m.
Hilfsausleger-Vorneigung: 10°, 20°, 30° für Hilfsauslegerlängen 24-36 m.
SFVL: Hauptausleger: wie SH, Längen 42-96 m, ohne Rollensatz.
Hilfsausleger: Fußstück 4,5 m, Zwischenstück 6 m; Schwerlastkopf 1,5 m.
Rollensatz 600 t wie SH.

LFVL: Hauptausleger: wie SH, Längen 42-96 m, ohne Rollensatz.
Hilfsausleger: Fußstück 4,5 m, Hilfsausleger-Spitze 7,5 m.

SH / LH SGLmax: Wie SH, verlängert um Hauptausleger-Verstärkungs-Kit + Hilfsausleger-Spitze.
Hauptauslegerlängen: 78-102 m.

SSL / LSL SGLmax: Wie SSL, verlängert um Hauptausleger-Verstärkungs-Kit + Hilfsausleger-Spitze.
Hauptauslegerlängen: 90-138 m.
