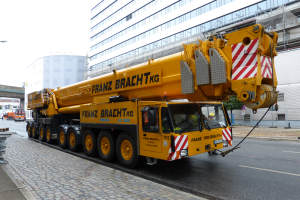

Demag AC 1600 Franz Bracht KG

diverse Bilder


Diverse Bilder

vom Kran

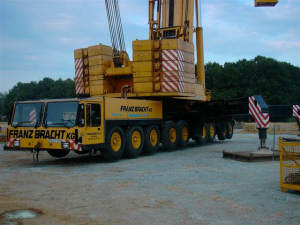

Bilder vom Kran und

Ballasttransportern

(2013 in Hamburg)

---

Technische Daten:

Maximale Tragfähigkeit / Ausladung: 500 t / 3 m

Hauptausleger: vierteilig, Anlenkstück und drei Ausschübe, max. Rollenhöhe 50 m.

Hauptauslegerverlängerung: 8 m - 68 m (feste Gitterspitze Neigung 0 oder 20 Grad möglich ) 18 m-90 m (wippbare Gitterspitze)

Maximale Auslegersystemlängelänge: 135,10 m ( mit Wippe)

Transportlänge: 20,77 m

Wenderadius über HA-Kopf: 16,50 m

Unterwagenmotor: Wassergekühlter Daimler Benz 10 Zylinder Dieselmotor OM 443 LA (412 kW / 560PS)

Oberwagenmotor: Wassergekühlter Daimler Benz 4 Zylinder Dieselmotor OM 447 A (210 kW / 286PS)

Maximale Fahrgeschwindigkeit: 65 km/h

Antrieb / Lenkung:  18 x 8 x 18

Bereifung: 14.00  R 25

Maximale Steigfähigkeit: 65 %

Maximales Gegengewicht: 140 t ( 98 t Graundballast + 42 t Zusatzballast)
