Liebherr LTM 1090/2 Krandienst Schulz

(Im Fuhrpark bis 2008)

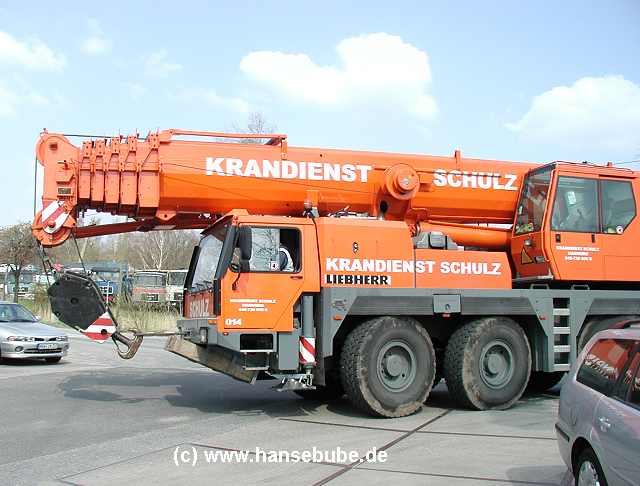

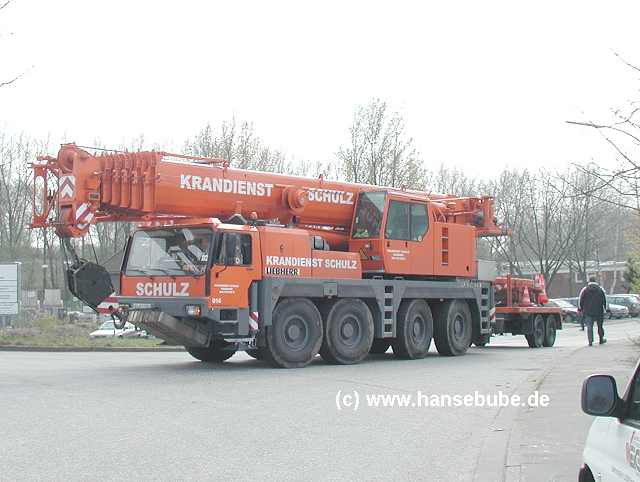

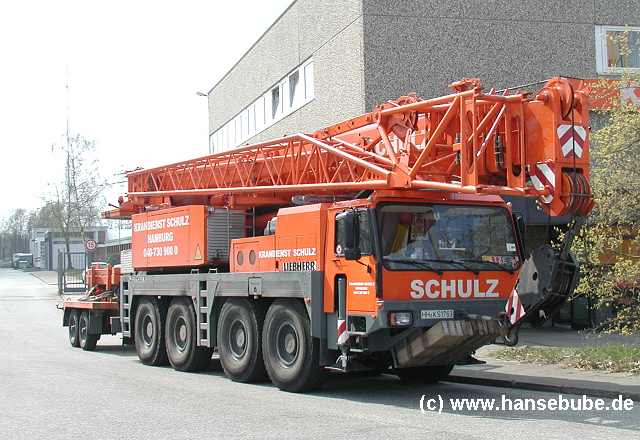

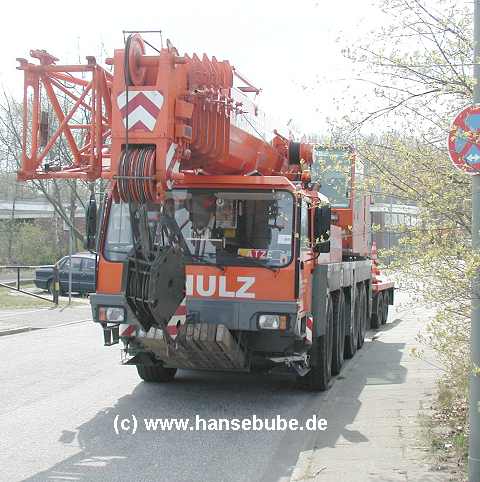

Liebherr LTM 1090/2 beim rangieren auf dem Hof

Technische Daten

Max. Traglast bei Ausladung: 90 t bei 3 m Ausladung

Teleskopausleger: 11,7 m - 52 m

Gitterspitze: 10,8 m - 19 m

Fahrmotor/Leistung: Liebherr, 6-Zylinder-Turbo-Diesel, 300 kW/408 PS

Kranmotor/Leistung: Liebherr, 4-Zylinder-Turbo-Diesel, 120 kW/163 PS

Antrieb/Lenkung: 8 x 6 x 8 / 8 x 8 x 8

Fahrgeschwindigkeit: 76 km/h

Steigfähigkeit: 60 %

Einsatzgewicht: 60 t

Gesamtballast: 20 t

Der Kran kann maximal 90 t heben und hat einen 52 m langen sechsteiligen Teleskopausleger ,

welcher durch eine Doppelklappspitze wahlweise um 10,8 m oder 19 m verlängert werden kann.

Hierbei läßt sich die Spitze in Schritten von 15,30 und 45 Grad abgewinkelt montieren.

Ausserdem kann der Kran mit einem zweiten Hubwerk ausgestattet werden ,so ist Zweihakenbetrieb

möglich .

Die maximale Hubhöhe mit Doppelklappspitze liegt bei 72 m und die maximale Ausladung bei 56 m.

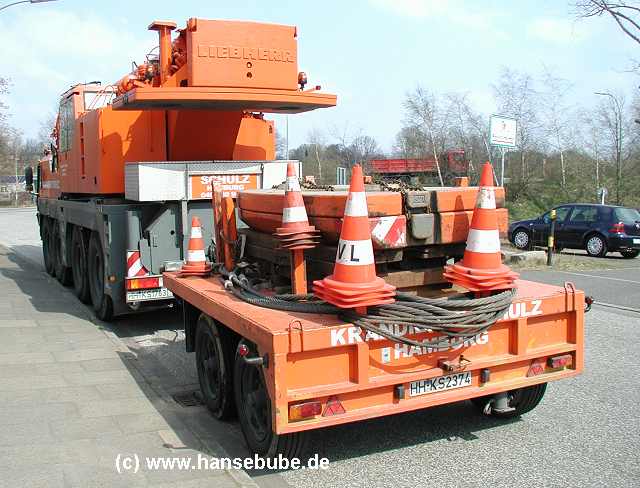

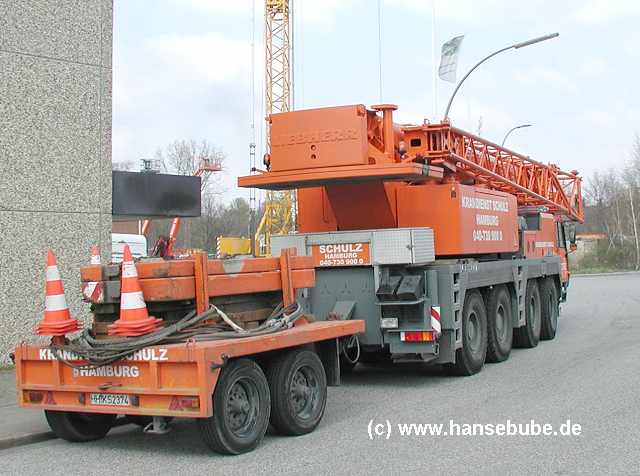

Der Kran kann maximal 20 t Ballast in Selbstmontage aufnehmen,wobei 7,8 t des Ballastes

auf einem Ballasttrailer transportiert werden.

Bei Schulz werden auf dem Ballasttrailer zusätzlich Anschlagmittel und Absperrpylone ,

sowie Pallholz zum ,unterlegen der Stützteller ,mitgeführt
